次の章<2.2.2.x>では、先の「2.2.2 SPECIAL FUNCTION REGISTERS」で、記述されていたようにコア機能（CPU）についての説明が記述されているようです。
以下に、章ごとの特殊機能レジスタを記述しておきます。
・2.2.2.1 Status Register
・2.2.2.2 OPTION_REG Register
・2.2.2.3 INTCON Register
・2.2.2.4 PIE1 Register
・2.2.2.5 PIR1 Register
・2.2.2.6 PIE2 Register
・2.2.2.7 PIR2 Register
・2.2.2.8 PCON Register
＜ブルーのセルが2.2.2.1～2.2.2.8のコア機能(CPU)のレジスタです。＞
では、順番に読んでいきましょう！
コア機能（CPU）が使うファイルレジスタ
今の段階では、評価ボードを持っていませんので具体的なイメージを持てないのですが、どんなものがあるのか言葉だけでも知っておきましょう。後々データシートを読んでいく中で出てくると思います。その時に『確か、前のページに説明があったなぁ～』と思い出せるように、脳みそにインデックスを張っておきましょう！
STATUSレジスタ
Statuレジスタには、
１．ALU の演算フラグ
２．リセットの状態
３．BANKの選択ピット
の情報が、含まれています。名前(Status)のごとくALU、リセットと現在選択されているバンクの『状態』が書かれています。ここで説明書の方に、IRP,RP1,RP0,TO,PD,Z,DC,Cと８個の空間に分かれています。これは判りますか？上図で説明していませんでしたね。例えば、上図のBANK0のStatusレジスタのところを見て下さい。
| PCL | 0x02 |
| STATUS | 0x03 |
| FSR | 0x04 |
| ・・・ |
って、書かれていますね。上下の値を見るとSTATUSレジスタの大きさは１バイトである事が判ります。「バイト」は、コンピュータでの単位として聞いた事があると思います（ファイルの大きさを示したり、HDDを購入する時にも目安として見ますよね）。以下に示します。
| 1bit（ビット） | X8＝1byte（バイト） |
| 1byte（バイト） | X1024＝1KB（キロバイト） |
| 1KB（キロバイト） | X1024＝1MB（メガバイト） |
| 1MB（メガバイト） | X1024＝1GB（ギガバイト） |
| 1GB（ギガバイト） | X1024＝1TB（テラバイト） |
1バイト＝8ビットなので、STATUSレジスタ1ビットずつ8個に区切っています。
また、ついでなのすが、以下も今後出てきそうなので覚えておいて下さい。
STATUSレジスタの（ビットごとの）設定
上位ビット:MSB 、下位ビット：LSB
| １バイト | |||||||
|---|---|---|---|---|---|---|---|
| 7ビット目 | 6ビット目 | 5ビット目 | 4ビット目 | 3ビット目 | 2ビット目 | 1ビット目 | 0ビット目 |
| R/W-0 | R/W-0 | R/W-0 | R-1 | R-1 | R/W-x | R/W-x | R/W-x |
| IRP | RP1 | RP0 | TO | PD | Z | DC | C |
“7”ビット目の方向が上位ビット(MSB)。
“0”ビット目の方向が下位ビット(LSB)。
と、言います。また、数の数え方ですが、この世界では、0から数えるのが習慣化しています。★ここも覚えておいて下さい。
※R: Read可, W: Write可,-n: PORリセット後の値（”-x”は、不定値[か？]）。
ビットで表せるのは、0か1の２値しかありません(電気ならON(1)/OFF(0)とか)。1バイトは、数字で0～255まで表せます。ビットであらわすと11111111です。この11111111は2進数表記あり10進数で表せば、255になります。2進数から10進数への変換は以下のように行います。
| ビット目 | – | – | ビットの値 | 結果 |
| 7 | 128 | × | 1 | 128 |
| 6 | 64 | × | 1 | 64 |
| 5 | 32 | × | 1 | 32 |
| 4 | 16 | × | 1 | 16 |
| 3 | 8 | × | 1 | 8 |
| 2 | 4 | 1 | 4 | |
| 1 | 2 | × | 1 | 2 |
| 0 | 1 | × | 1 | 1 |
| Total | 255 |
ex.)2進数：10100010は、10進数で幾らになるでしょう？
［ 答え ］上の表を用いると、
10進数なら、128×1+64×0+32×1+16×0+8×0+4×0+2×1+1×0 = 128+32+2=162.
16進数なら、1010->10=A, 0010->2となるので、0xA2.
★16進数への変換は、上記のように8ビットを4ビットごとに分けて、一度10進数へ変換すると簡単です。※電卓の時代なので、判っていれば今の時代に暗算する必要もないかと思います。
STATUSレジスタの要素
| No | ビット | 名前 | 説明 | 備考 |
|---|---|---|---|---|
| 1 | 7ビット目 | IRP | レジスタバンク選択ビット（間接アドレス指定に使用） | 1 = Bank 2, 3 (0x100 - 0x1FF)。 0 = Bank 0, 1 (0x00 - 0xFF)。 |

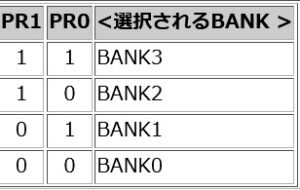

| 2 | 6ビット目 | PR1 | レジスタバンク選択ビット（直接アドレス指定に使用） |  |
| 3 | 5ビット目 | PR0 | ||
| 4 | 4ビット目 | TO | タイムアウトビット | 1 = 電源ON 後、CLRWDT 命令またはSLEEP 命令の実行後。 0 = WDT タイムアウト発生。 |
| 5 | 3ビット目 | PD | パワーダウンビット | 1 = 電源ON 後またはCLRWDT 命令による。 0 = SLEEP 命令の実行による。 |
| 6 | 2ビット目 | Z | ゼロビット | 1 = 計算またはロジック演算の結果がゼロ。 0 = 計算またはロジック演算の結果がゼロでない。 |
| 7 | 1ビット目 | DC | デジットキャリー／ボロービット（ADDWF、ADDLW、SUBLW、SUBWF 命令用）※ボローの場合は極性が逆になる。 | 1 = 結果により下位4 ビット目からキャリーが発生した。 0 = 結果により下位4 ビット目からキャリーが発生しなかった。 |
| 8 | 0ビット目 | C | キャリー／ボロービット（ADDWF、ADDLW、SUBLW、SUBWF 命令用） | 1 = 結果により最上位ビットからキャリーが発生した。 0 = 結果により最上位ビットからキャリーが発生しなかった。 |
まとめると、こんな感じでしょうか。
１．値を設定出来る演算結果の0～2ビット目は、演算結果によってこの値が変わるようなので、設定する事に意味がない（？）。
２．7-5ビット目のレジスタバンクの選択ビットの設定は、ここを触っても変わる（のかなぁ～）。後で検証しましょう。
３．4,3ビット目のタイムアウトビット／パワーダウンビット。ここは、今はほっときましょう。
※上の説明を見ると「電源ON後・・・」と、何かのアクションによってのマイコンの動きなので、今後の学習で回路を組んだ時にでも確認していきましょう。
★後日確認のためのプログラムを連載します
